24 de septiembre de 2008

Weird All Phase - Groove Phase Shifter









Weird All Phase - Groove Phase Shifter

"Weird All Phase" es producto de años de estudio de efectos de phaser. Siempre he querido tener el "ultimate phaser" en mi pedalboard, pero no daba con él, hasta que decidí emprender y diseñar uno en base a los que más me gustaban. No inventé la rueda, pero si logré juntar las cuatro y hacer andar el móvil.

Los requerimientos eran:

- Phaser orgánico, con muchos armónicos. Buen sonido en clean y drive.
- Feedback variable, con más o menos resonancia.
- Espesor de la onda, ideal para partes más suaves
- Más de un tipo de oscilador
- Interactivo, es decir, ajustar parámetros mientras se toca.
- Loco.
- Compacto y con un diseño único.
- Switches de pié para todo lo que lo amerite.

Resultado = Weird All Phase

Descripción de los controles:

- Sine Speed: Regula la velocidad de la onda (sinusoidal). Tiene un led que marca la velocidad.

- Width: Espesor de la onda, más profunda o menos.

- F.B. Switch: Tres modos de feedback (resonancia)

- Hi Speed - Lo Speed: Velocidades del segundo oscilador (ramp). Tiene un led que marca la velocidad.

- Up/Down Switch: Alterna entre Hi y Lo Speed, logrando efectos con cambios de velocidad

- Ramp Speed: Regula progresivamente la velocidad de cambio entre el Hi y Lo Speed, como lo haría un leslie. Mientras más velociad, más se nota el cambio de velocidades.

- Norm/Weird Switch: Mezcla los dos osciladores (sine-ramp) logrando sweeps irregulares, pseudo random, que son muy interesantes y... raros. En el modo "norm" todo vuelve a la normalidad.

- Trigger out: Al conectar un trigger, reemplaza el switch de up/down, pudiendo acceder con el pié al cambio de velocidades en el modo "ramp".

- sine/ramp footswitch: Selecciona entre el oscilador sinusoidal y el ramp.

Al final, Weird All Phase cuenta con muchos tipos de phaser, pudiendo interactuar con el pedal para hacer cosas más interesantes que tan sólo con "LA" perilla de velocidad que traen muchos phasers.

Estoy altamente orgulloso de este pedal, pues ha sido el fin de un proceso de estudio y pruebas con respecto a los phasers, para al fin poder tener el que se adapta a mis necesidades sonoras y estructurales.

En verdad... es muy WEIRD este phaser.

Novedad: puede ser usado también como un phaser con sólo una perilla de velocidad [...]

Smokin' Silhouette - Drive Inn





Smokin' Silhouette DRIVE INN

Un pedal que cuenta con dos overdrives para satisfacer mis necesidades sonoras. Mucho tiempo de estudio para dar con los diseños adecuados y prestaciones, además de un estilo que me represente.

Overdrive 1: Overdrive suave, pero con mayor gain que el típico TS. La gracia es que el control de gain es a la vez es un control de mezcla entre la señal limpia y la saturada, permitiéndome mantener el tono y agregarle un poco de maldad al sonido. Lo uso para un crunch definido, casi limpio.

Overdrive 2: Overdrive-Distorsión que tiene el peso y filo que buscaba, ideal para guitarra rítmicas y solos rockanroleros. Buenos bajos y un efectivo control de tono.

Lo interesante es que el pedal fue pensado para poder combinar los dos drives y obtener otra sonoridad. Lo que hago es boostear el overdrive 2 con el 1 (con ganancia), mezclando dos tipos de gain y logrando un sustain y ataque delicioso, lleno de medios y con una definición espectacular. Aparte, el nivel de ruido al combinar ambos es bajísimo. Y más interesante es el hecho que no tengo que cambiar los parámetros para obtener buenos sonidos al usarlos juntos, así que tengo tres pedales en uno.

Con este pedal termina mi búsqueda del sonido crunch y rhythm, aparte me da con su combinación el lead deseado, como alternativa a los otros que tengo para ese cometido.

El diseño era lo que ya tenía listo hace mucho tiempo. El color y las bandas, así como las perillas y el estilo de fuente, nombre y dibujos. El pedal representa estéticamente el sonido que entrega. Un desafío de largo andar que ha concluido satisfactoriamente.

Octopuzz - Fuzz Octaver








Octopuzz - Fuzz Octaver

Octopuzz es un pedal traído desde el pasado, pero con prestaciones y construcción acorde a nuestros tiempos. Es un fuzz muy vintage, que entrega una octava natural llena de armónicos. La gracia es que se puede usar el fuzz solo o con la octava (hacia arriba). El proyecto fue un capricho del cliente, que después de largas sesiones al respecto, dimos con el diseño a seguir: Tycobrahe. La búsqueda del sonido como tal, sin nada más, tal cual hace 40+ años.

Posee controles de:

- Bypass: Activa o desactiva el pedal
- Octavup: Activa la octava
- Switch 60s-70s: Simula en uno de sus modos el bajar el tono y usar la neck pup.
- Pre-Gain: Una idea sencilla, que simula bajarle el volumen a la guitarra para limpiar el efecto y sentir más la octava.
- Boost: La cantidad de fuzz del pedal
- Output: El nivel de salida.

En su interior, se encuentran los elementos esenciales para que sea un pedal con las características mencionadas. El transformador de audio 42TM022 y dos diodos de germanio 1N270, todo importado. Fabricado con resistencias de bajo ruido y transistores con bajo Hfe para lograr la sonoridad deseada.

El diseño se pensó para dar con la mezcla entre lo antiguo y lo nuevo. La caja fue customizada por el cliente (lo cual fue un acierto), pues la forma de ella es esencial para que el diseño fuese el esperado.

Un pedal customizado según los requerimientos de Manuel Pizarro, gran guitarrista de la banda "Cuarto Piso" y muy exigiente en cuanto a sonido y prestaciones.



Hole Doggin' - Distortion







Hole Doggin'

Hole Doggin' (o "doggie" para los amigos) es parte de la intensa búsqueda por sonoridades con personalidad y estilo... y culmina con él. Desde hace muchos años anduve en busca de una distorsión con harta dinámica, que no le quitara personalidad a la stratocaster, que me diera el sustain y ganancia suficiente para rockear y solear, y que tuviese una buena cantidad de medios (soy fanático de los medios). Afortunadamente, descubrí el proyecto BSIABII (Brown Sound In A Box II), el cual prometía ser lo que tanto buscaba. Luego de armarlo y estudiarlo por completo sentía que algo le faltaba, hasta que le realicé varias modificaciones y logré el sonido que estaba en mi cabeza.

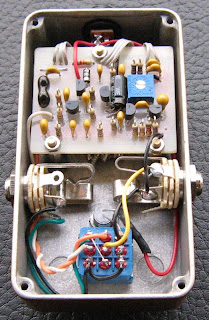

Originalmente, el proyecto BSIAB trata de emular el sonido de Van Halen (de ahí el "Brown Sound"), pero descubrí que tiene mayor potencial si es modificado para agregarle medios y abrir su sonido (muy comprimido para mi estilo). Luego de un par de meses concluye la etapa de modificación por fin logré dar con el sonido. Es muy transparente con el tipo de guitarra y amplificador, lo cual es muy bueno, pero puede ser perjudicial para otros, pues su sonido depende mucho en dónde se toque (amp-guitar-dedos).

Hole Doggin' es en honor a un tema del Dog Party de Scott Henderson, pues en parte ese sonido andaba buscando. La dinámica es increíble, le bajo el volumen a mi guitarra y el sonido se limpia, así que tengo un "All-in-one" drive usando sólo un pedal... bueno, esa era la idea.

Sample:






Dirty Boots - Overdrive/Distortion





Dirty Boots: Double Drive

Dirty Boots es el resultado de largas sesiones y planificación junto al cliente, quien buscaba cabalmente los sonidos que estaban en su cabeza. Su idea era contar con un overdrive suave para poder tocar riffs y acordes abiertos, sonoridades Indie y mucho estilo, pero a la vez, tener una distorsión demoledora para ciertas partes de su música, además de jugar con los acoples, selector de cápsulas de su guitarra y el E-Bow.

En conjunto con su actual SD-1, Dirty Boots termina de darle el setup completo en cuanto a sonidos drives. La gracia está en que todos los drives son combinables entre si, pues uno de los requerimientos era poder usar el SD-1 para ensuciar aún más un sonido crunch y así lograr el denominado "rhythm". Con este pedal y el talento del músico, se logran sonidos espectaculares.

Fabricado exclusivamente para Arturo Ríos, de la banda "Conejo".

Smokin' Silhouette - Overdrive/Distortion





Smokin' Silhouette: Double Drive

Smokin' posee dos drives en un sólo pedal, pensado exclusivamente para satisfacer las necesidades de Rhythm y Lead en un setup.

Overdrive: Es un overdrive que raya en la distorsión. Un clipeo cremoso, pero filoso a la vez. Bajos pontentes, agudos definidos. Su sonido recuerda a británicos, estilo Marshall JTM boosteado. Da para cualquier tipo de sonido Marshallero, ideal para rítmicas y frases leads blueseras. Desde AC/DC hasta Pearl Jam, esta parte de Smokin' da para todo...

Distortion: Distorsión High Gain, pero no metalera. Una especie de JCM800 boosteado. Sonido 80s preferencial, ideal para leads estilo Guns & Roses y otros. Tiene una cantidad de bajos impresionante, que permite perfectamente hacer unas buenas frases heavy metal con él. En fin, es una distorsión ideal.

Fabricado exclusivamente para Javier Vicuña, quien andaba en busca un pedal que cumpliera con las partes rhythm y lead de su setup, pues el crunch lo logra con un TS. La gracia de Smokin' es que es totalmente flexible, ya que puede ser usado en combinación con otros pedales de drive sin agregar mucho ruido. Una herramienta a la altura de su dueño.

The Real OC - Optical Compressor

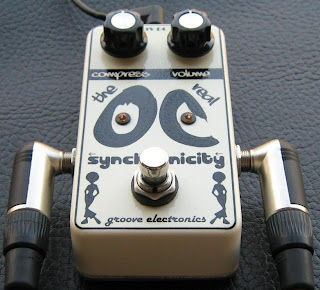

The Real OC Synchronicity.

OC es un compresor óptico, muy profundo y con un sonido delicioso. Tiene un nivel de compresión altísimo, aparte es silencioso. Su uso es principalmente para limpios (clean), luciéndose sobre el resto. El ataque de este compresor es perfecto, ni le sobra ni le falta.

En resumen, una herramienta fundamental en un equipamiento exigiente.

Wah-Wah full mods

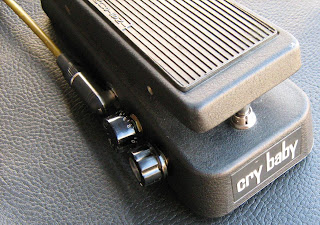

Wah Wah full mods.

Dos pedales de wah wah full modificados.

Las modificaciones consisten en:

- True Bypass + led de estado
- Switch de 6 posiciones para alterar el rango
- Control externo para ajuste del "Q"
- Jack DC para alimentación externa (VOX)
- Cambio de componentes críticos, en su mayoría condensadores
- Modificaciones fijas dentro del circuito, según requerimientos

Modificados exclusivamente para:

Nicholas Rioseco (VOX). Guitarrista de sesión, actualemente en México junto a Kudai.

Claudio Melo (Cry Baby)

Ladygroove - Bass Fuzz

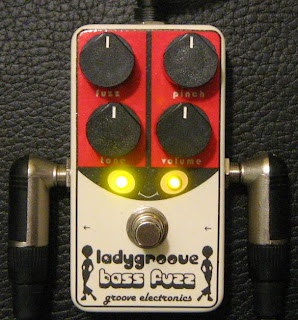

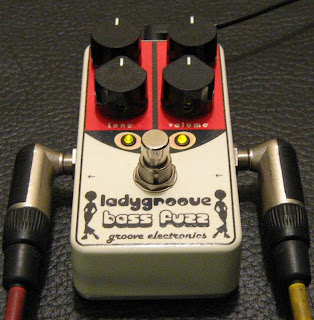

Ladygroove.

"Ladygroove" es un fuzz de bajo bastante potente y con un sonido muy particular.

El pedal fue encargado exclusivamente por Andrés Martínez para regalárselo a su novia bajista, quien es fanática de las "chinitas" (Adalias). El diseño del pedal fue pensado para satisfacer ese requerimiento, con los resultados que se pueden apreciar.

Este pedal en particular no lo fabrico, salvo la excepción antes explicada, pues se trataba más de un trabajo de diseño personalizado que de sonido. Pese a esto, suena de miedo. La nueva dueña de Ladygroove quedó muy satisfecha con el pedal, tanto por el look como por su sonido.

Feizer - Phaser





Feizer.

"Feizer" es un phaser [...] de onda sinusoidal, al igual que los anteriores "Filtro de Etapas".

Posee controles de:

- Velocidad
- Profundidad
- Switch de modo classic/modern
- Switch de modo feizer/vibrato.

Además, cuenta con una luz que va marcando la velocidad del oscilador para poder ajustar con mayor precisión este parámetro.

Fabricado exclusivamente para Juan Antonio Bustos, guitarrista de la banda "Trifónika".

Theremin de una antena





Theremin

Este theremin de una antena es un efecto muy entretenido e interactivo. La antena altera el pitch a medida que acercamos o alejamos la mano (u otra parte corporal). Posee controles de volumen, ajuste y switch de estado.

El circuito está publicado en www.pisotones.com bajo el nombre de "ThereMini". Lo que hice fue crear una placa (PCB) guiándome por el esquemático y el layout para perfboard que figura ahí. Siempre pensé en usar esa caja, pues en su interior contiene ranuras que permiten alojar placas, así que diseñé la mia para que calzara perfectamente en el interior.

Simpático artefacto; adictivo por lo demás...
